壓力傳感器的安裝形式



立式裝填料罐

        對液體、散裝貨物等勻質物體，一個壓力傳感器的配置與二個固定基座是可行的。只要容量構造對稱，在裝填過程中裝填物重心線類似的在一條垂直線上。其他情況，特別在更高的精度時，則必須配備三個以上的傳感器。GzD廣州南創電子科技有限公司

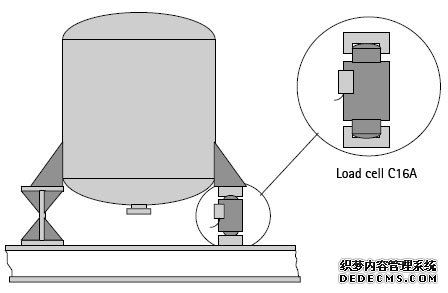

安裝有二個支承體和一個傳感器的立罐容器GzD廣州南創電子科技有限公司
         此測量系統需要二個固定支承和一個擺式傳感器，它們不僅能固定立罐容器，也能避免一定的測量偏差。GzD廣州南創電子科技有限公司
帶二個固定支承和一個傳感器的立罐如圖：GzD廣州南創電子科技有限公司
GzD廣州南創電子科技有限公司

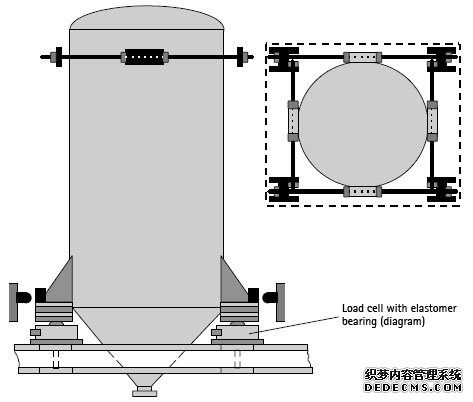

支撐在三個或四個傳感器上的立罐容器GzD廣州南創電子科技有限公司
         準確的裝填狀況的測量元件一般有三個傳感器，然而在直角對稱結構中也可見四點配置，雖然雙搖柱彈性支承體不用導桿, 但需要與固定的限止器組合。相對更高的立罐，在上面部分要求安裝附加的導桿，在圖例中園棍桿用較小的預緊力預緊。固定的擋桿在這種位置只要很小的不可避免的錯位便會觸及立罐，由此通過接觸摩擦導致附加力。GzD廣州南創電子科技有限公司
更高的立罐如圖：GzD廣州南創電子科技有限公司
GzD廣州南創電子科技有限公司

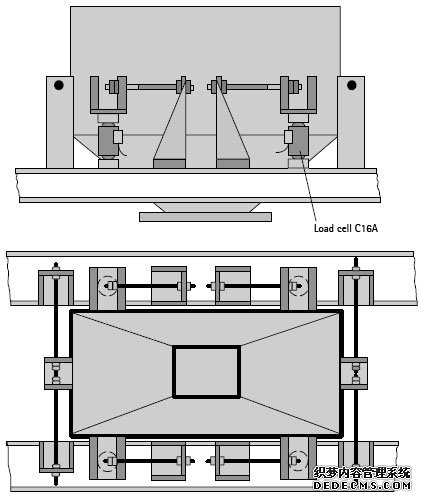

安裝有四個傳感器的裝填站的矩形倉GzD廣州南創電子科技有限公司
      在裝填站，因?yàn)閭魉蜋C(jī)構、裝填與下卸設備的振動，且當稱量倉為可動設備的一部分時，受加速度的影響，會導致矩形倉不穩定。該情況下，需要預先考慮預緊力的穩定的導桿固定。稱量時, 秤容器是自由的。沒稱量時，是被固定保持。直角對稱的結構極有利于穩定。GzD廣州南創電子科技有限公司
四個傳感器上的矩形倉如圖：GzD廣州南創電子科技有限公司
GzD廣州南創電子科技有限公司
應用稱重模塊上的帶輪緣的立罐GzD廣州南創電子科技有限公司
       一般圓形立罐的外殼一般達到底部，以保證整個結構的穩定性，下圖顯示用傳感器來測量的這一結構的原理，該方法是經過它將重量導入傳感器。稱重模塊也具有抬升保護。即使小的結構的抬升也能使整個重量導入傳感器。所以需要一圓形密封圈來密封此結構，它比較柔軟不足以產生附加力。GzD廣州南創電子科技有限公司
帶輪緣的立罐的稱重模塊配置如圖：GzD廣州南創電子科技有限公司
GzD廣州南創電子科技有限公司
